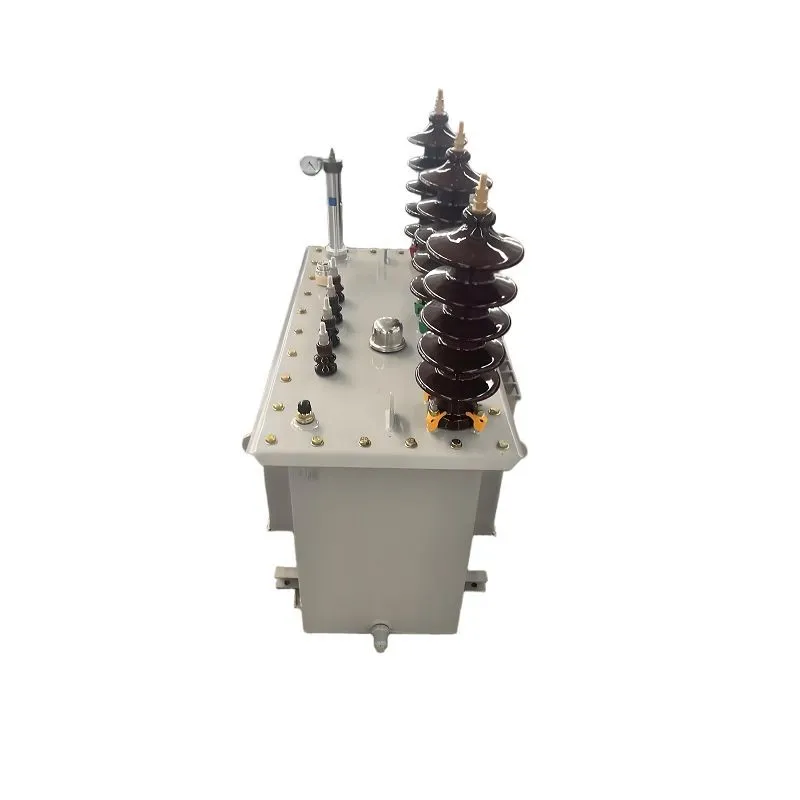

Panoramica del prodotto
Questo trasformatore da 50 kVA 11kV 400V è personalizzato per un agricoltore in Ghana, è stato consegnato il 20 marzo 2025, in totale 15 giorni dalla produzione alla consegna.
Questo trasformatore KVA 5 0 adotta completamente il design di Hentg, dal calcolo elettromagnetico al test di fabbrica, e sullo sfondo del cliente non ha messo avanti requisiti di progettazione speciali, attraverso l'ottimizzazione del coefficiente di laminazione core (a 0,96). aree tropicali.
Specifiche tecniche di trasformatore da 50 kVA 11kV 400V
|
NO. |
Descrizione |
Valore |
|
1 |
Numero di fase |
3 |
|
2 |
No. di avvolgimenti |
2 |
|
3 |
Standard |
IEC60076 |
|
4 |
Simbolo del gruppo vettoriale |
Dyn11 |
|
5 |
TAPPING RANGE |
+/-2.5% |
|
6 |
Numero di passaggi |
+2, -2 |
|
7 |
Metodo di raffreddamento |
Onan |
|
8 |
Potenza nominale |
50kva |
|
9 |
Tensione nominale primaria |
11kv |
|
10 |
Tensione classificata secondaria |
420V |
|
11 |
Frequenza |
50 Hz |
|
12 |
Tensione di resistenza del sistema continuo massimo |
12kv |
|
13 |
Tensione di impedenza |
4.0% |
|
14 |
Perdita a non carico alla tensione nominale e alla frequenza nominale |
Meno o uguale a 130 W |
|
15 |
Perdita di carico |
Meno o uguale a 910W |
|
16 |
Filo o striscia |
Alluminio |
|
17.1 |
Tensione di resistenza della frequenza di alimentazione |
35kv |
|
17.2 |
Impulso Lightning Restringi la tensione |
75kv |
|
18 |
Densità del flusso magnetico |
1,62 Tesla |
|
19 |
Materiale core |
Crgo |
|
20 |
Temperatura ambiente (max.) |
50 gradi |
|
21 |
Temperatura ambiente (Avg.) |
30 gradi |
|
22 |
Olio/top |
55 K |
|
23 |
Avvolgimenti/media |
60 K |
|
24 |
Spot caldo tortuoso |
68 K |
|
25 |
Livello di rumore |
< 53dB(A) |
Vantaggio del prodotto
Poiché l'attrezzatura di alimentazione centrale dell'azienda agricola del cliente, la soluzione tecnica di questo trasformatore da 400 V da 50 kVA 11kV ottimizza i seguenti parametri:
1. Adattamento del sistema
Ingresso trifase CA da 11kV a 420 V ± 5% output trifase (50Hz)
2. Miglioramento ambientale
S 11- m serie M completamente sigillata la struttura immessa di petrolio, adattata all'ambiente climatico tropicale in Africa occidentale
3. Configurazione economica
Sulla base dell'incontro con lo standard IEC 60076 e BS EN 60076, semplifica il design ridondante inutile
4. Interfaccia di espansione
Riserva il 20% di margine di capacità per supportare la successiva trasformazione della griglia dei sistemi fotovoltaici
